หน่วยจ่ายไฟสำหรับการไล่ระดับสนามที่มีความเสถียรสูงและกำลังสูง
NM060021E

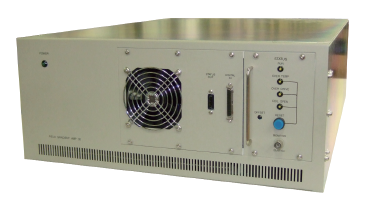

ยูนิตจ่ายไฟ 30A ใหม่สำหรับการไล่ระดับสีในฟิลด์ให้กำลังไฟ 3 เท่าและมีเสถียรภาพเท่ากับยูนิตจ่ายไฟมาตรฐานในซีรีส์ JNM-ECA/ECX
หน่วยนี้สามารถจ่ายพัลส์เกรเดียนต์ของสนามได้ถึง 90G/cm เมื่อใช้กับหัววัดแบบปรับได้มาตรฐาน (หัววัด TH5AT/FG) และเหมาะสำหรับการวัดค่าสัมประสิทธิ์การแพร่กระจายและ DOSY ของโพลิเมอร์
ใน NMR สเปกโทรสโกปี ค่าสัมประสิทธิ์การแพร่กระจายถูกกำหนดโดยการปรับให้เหมาะสมหรือการคำนวณสำหรับเส้นโค้งการสลายตัวของความเข้มสัญญาณต่อไปนี้ I(ช):
γ: อัตราส่วน Gyromagnetic
G: ความแรงของการไล่ระดับสีในสนาม
δ: ความกว้างพัลส์เกรเดียนต์ของฟิลด์
Δ: เวลาแพร่
D: ค่าสัมประสิทธิ์การแพร่ตัวเอง
ค่าสูงสุดของ Δ ถูกจำกัดโดยเวลาผ่อนคลายของตัวอย่าง ในขณะที่ δ โดยปกติจะเป็นลำดับของ ms โดยไม่คำนึงถึงระบบ NMR ดังนั้น จำเป็นต้องมีการไล่ระดับสีสนามที่ชัดเจนเพื่อให้ได้การสลายตัวที่เพียงพอในกรณีของค่าสัมประสิทธิ์การแพร่ที่น้อย (ดูด้านล่าง) หากการสลายตัวไม่เพียงพอเนื่องจากการไล่ระดับสีของสนามที่อ่อนแอ ค่าสัมประสิทธิ์การแพร่กระจายที่ได้จะมีความแม่นยำน้อยลง และการแยกในสเปกตรัม DOSY จะคลุมเครือ
ตัวอย่างการวัดการสลายตัว
(น้ำหนักโมเลกุล: 35,000)
ตัวทำละลาย: D2O
อุณหภูมิ: 30 ℃
เงื่อนไขการทดลอง:
ก. เวลาแพร่ Δ = 0.4 วินาที
ความกว้างพัลส์ไล่ระดับสีฟิลด์ δ = 8 ms
ยื่นไล่ระดับ G = 5-15 G/cm
ข. เวลาแพร่ Δ = 0.4 วินาที
ความกว้างพัลส์ไล่ระดับสีฟิลด์ δ = 8 ms
แรงไล่ระดับยื่น G = 5-30 G /cm
ค. เวลาแพร่ Δ = 0.4 วินาที
ความกว้างพัลส์ไล่ระดับสีฟิลด์ δ = 5 ms
แรงไล่ระดับยื่น G = 5-90 G /cm
