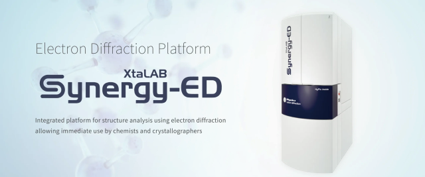

แพลตฟอร์มบูรณาการสำหรับการวิเคราะห์โครงสร้างโดยใช้การเลี้ยวเบนอิเล็กตรอนซึ่งช่วยให้สามารถใช้งานได้ทันที
โดยนักเคมีและนักผลึกศาสตร์

XtaLAB Synergy-ED คือเครื่องวัดการเลี้ยวเบนของอิเล็กตรอนแบบใหม่หมดที่เกิดจากการทำงานร่วมกันของเทคโนโลยีหลักของ Rigaku และ JEOL

โดยผสานรวมเครื่องตรวจจับ HyPix-ED ความเร็วสูงที่ไวต่อแสงเป็นพิเศษของ Rigaku ซอฟต์แวร์ "CrysAlisPro for ED" ที่ครอบคลุมทุกอย่างตั้งแต่การวัดไปจนถึงการวิเคราะห์โครงสร้าง และเทคโนโลยีการสร้างและควบคุมลำแสงอิเล็กตรอนของ JEOL ที่ได้รับการปรับปรุงมาหลายปี ด้วยการผสานรวมการไหลจากการเลือกตัวอย่างการวัด (นาโนคริสตัล) ไปจนถึงการรวบรวมและวิเคราะห์ข้อมูล การวิเคราะห์โครงสร้างการเลี้ยวเบนของอิเล็กตรอนจึงสามารถใช้งานได้ง่ายโดยผู้ที่ไม่ใช่ผู้เชี่ยวชาญซึ่งขาดความเชี่ยวชาญด้านกล้องจุลทรรศน์อิเล็กตรอนและผลึกศาสตร์ซึ่งจำเป็นโดยทั่วไป

คุณสมบัติ

จุดแข็งของ XtaLAB Synergy-ED

ในอดีตการดำเนินการวิเคราะห์โครงสร้างโดยใช้ 3D ED/MicroED จำเป็นต้องรับรูปแบบการเลี้ยวเบนโดยใช้กล้องและซอฟต์แวร์ที่มาพร้อมกับกล้องจุลทรรศน์อิเล็กตรอนเพื่อถ่ายภาพและประมวลผลข้อมูลโดยใช้ซอฟต์แวร์ผลึกศาสตร์อื่น

กล้องส่วนใหญ่ออกแบบมาเพื่อการถ่ายภาพด้วยกล้องจุลทรรศน์อิเล็กตรอนโดยเฉพาะ และไม่เหมาะสำหรับการถ่ายภาพการเลี้ยวเบนของอิเล็กตรอนคุณภาพสูงที่จำเป็นต่อการวิเคราะห์โครงสร้างผลึกเดี่ยว

เพื่อเอาชนะสถานการณ์นี้ จึงได้มีการพัฒนาและติดตั้ง HyPix-ED ซึ่งเป็นเครื่องตรวจวัดโฟตอนแบบรับแสงโดยตรงที่มีชื่อเสียงระดับโลกในด้านการวิเคราะห์โครงสร้างรังสีเอกซ์แบบผลึกเดี่ยว "HyPix" ซึ่งสามารถใช้งานได้กับการวัดอิเล็กตรอน และ "CrysAlisPro" สำหรับ ED ซึ่งเป็นซอฟต์แวร์สำหรับ 3D ED/MicroED ที่ใช้ซอฟต์แวร์ประมวลผลและการวัดข้อมูล "CrysAlisPro" ใน XtaLAB Synergy-ED

คุณสมบัติหลักของ XtaLAB Synergy-ED

เวิร์กโฟลว์ที่ราบรื่นตั้งแต่การวัดข้อมูลจนถึงการกำหนดโครงสร้างผลึก

XtaLAB Synergy-ED ได้สร้างกระแสที่ราบรื่นตั้งแต่การวัดไปจนถึงการวิเคราะห์ ซึ่งสามารถมองเห็นโครงสร้าง 3 มิติของอะตอม/โมเลกุลโดยใช้ลำแสงอิเล็กตรอนได้

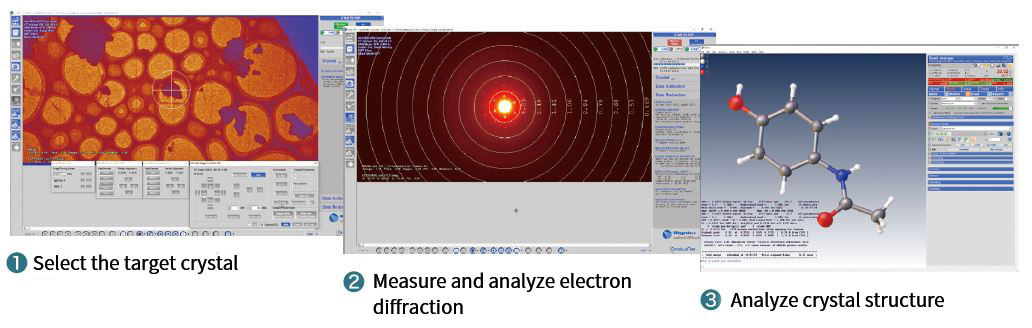

CrysAlisPro สำหรับ ED สามารถดำเนินการชุดการดำเนินการต่างๆ ตั้งแต่การเลือกตัวอย่าง การรวบรวมข้อมูลการเลี้ยวเบน ไปจนถึงการวิเคราะห์โครงสร้างได้อย่างง่ายดาย
นี่เป็นผลลัพธ์จากการผสมผสานระหว่างเครื่องตรวจจับความเร็วสูงความไวสูงพิเศษ "HyPix-ED" ของ RIGAKU และซอฟต์แวร์วิเคราะห์โครงสร้างผลึกเดี่ยวเฉพาะ "CrysAlisPro for ED" กับเทคโนโลยีของ JEOL ที่สะสมผ่านกล้องจุลทรรศน์อิเล็กตรอนแบบส่งผ่าน

การกำหนดโครงสร้างเป็นไปได้สำหรับผลึกขนาดเล็กหลายร้อยนาโนเมตรหรือเล็กกว่า โดยใช้ประโยชน์จากข้อดีของการเลี้ยวเบนของอิเล็กตรอนที่สามารถวัดผลึกขนาดนาโนได้

การวิเคราะห์การเลี้ยวเบนอิเล็กตรอนแบบผลึกเดี่ยวไม่สามารถทดแทนการวิเคราะห์โครงสร้างรังสีเอกซ์แบบผลึกเดี่ยวได้ แต่เป็นเทคนิคการวิเคราะห์ที่เหมาะสำหรับการกำหนดโครงสร้างผลึกขนาดเล็กซึ่งยากต่อการวัดโดยใช้การเลี้ยวเบนรังสีเอกซ์ ซึ่งเป็นไปได้เนื่องจากปฏิสัมพันธ์ระหว่างลำแสงอิเล็กตรอนกับอะตอมนั้นรุนแรงกว่ารังสีเอกซ์หลายพันถึงหลายหมื่นเท่า ปฏิสัมพันธ์ที่รุนแรงเป็นทั้งข้อดีและข้อเสียในเวลาเดียวกัน ข้อเสียประการหนึ่งคือมีขีดจำกัดบนของขนาด (ความหนา) ของผลึกที่สามารถวัดได้ ขนาด (ความหนา) ของผลึกที่วัดได้ด้วย 3D ED/MicroED น้อยกว่าขีดจำกัดที่วัดได้ด้วยรังสีเอกซ์ ในแง่ของขนาดผลึกที่วัดได้นั้น ไม่มีการทับซ้อนกันระหว่างทั้งสองวิธี ในความเป็นจริงแล้ว ทั้งสองวิธีเป็นวิธีการวิเคราะห์ที่เสริมซึ่งกันและกัน

การวัดที่รวดเร็วและง่ายขึ้นเนื่องจากการพัฒนาเครื่องวัดการเลี้ยวเบนอิเล็กตรอนโดยเฉพาะสำหรับการเลี้ยวเบนอิเล็กตรอน

การใช้กล้องจุลทรรศน์อิเล็กตรอนแบบส่องผ่าน 3D ED/MicroED ทั่วไปนั้นต้องมีความรู้และความชำนาญเกี่ยวกับกล้องจุลทรรศน์อิเล็กตรอนในการตั้งค่าสำหรับการรับภาพแบบส่องผ่านและการเลี้ยวเบนของอิเล็กตรอน การทำงานนั้นมักจะยากสำหรับผู้ใช้ที่ไม่คุ้นเคยกับกล้องจุลทรรศน์อิเล็กตรอน ด้วยเหตุนี้ XtaLAB Synergy-ED จึงมีความเชี่ยวชาญในด้านฟังก์ชันเป็นเครื่องวัดการเลี้ยวเบนของอิเล็กตรอนมากกว่ากล้องจุลทรรศน์อิเล็กตรอน และได้ผสาน CrysAlisPro สำหรับ ED เข้าด้วยกัน ซึ่งปรับให้เหมาะสมสำหรับการเลี้ยวเบนของอิเล็กตรอน โดยอาศัย CrysAlisPro ซึ่งมีชื่อเสียงที่เป็นที่ยอมรับในด้านการเลี้ยวเบนของรังสีเอกซ์ ระบบนี้ช่วยให้ผู้ใช้สามารถดำเนินการทุกอย่างตั้งแต่การเลือกผลึกไปจนถึงการวัดข้อมูล การประมวลผลข้อมูล และการวิเคราะห์โครงสร้างในแพ็คเกจซอฟต์แวร์เดียว นักวิจัยที่เคยใช้การวิเคราะห์โครงสร้างรังสีเอกซ์ด้วยผลึกเดี่ยวสามารถเริ่มวิเคราะห์โครงสร้างของสารที่มีเฉพาะผลึกขนาดนาโนได้ทันทีหลังจากการติดตั้ง

นักวิจัยที่ใช้การวิเคราะห์โครงสร้างเอ็กซ์เรย์แบบผลึกเดี่ยวสามารถเริ่มใช้งานได้ทันที ไม่จำเป็นต้องมีความเชี่ยวชาญด้านกล้องจุลทรรศน์อิเล็กตรอน

การบูรณาการการไหลจากการเลือกตัวอย่างการวัด (นาโนคริสตัล) ไปจนถึงการรวบรวมและวิเคราะห์ข้อมูล ทำให้ผู้ที่ไม่ใช่ผู้เชี่ยวชาญซึ่งขาดความเชี่ยวชาญด้านกล้องจุลทรรศน์อิเล็กตรอนและผลึกศาสตร์ซึ่งจำเป็นโดยทั่วไป สามารถใช้การเลี้ยวเบนของอิเล็กตรอนได้อย่างง่ายดาย

การวิเคราะห์โครงสร้างโดยใช้ XtaLAB Synergy-ED

ตั้งแต่เปิดตัว XtaLAB Synergy-ED ได้กำหนดโครงสร้างทีละโครงสร้างแล้ว โดยสามารถกำหนดโครงสร้างได้มากกว่า 100 โครงสร้างด้วยการเลี้ยวเบนอิเล็กตรอนจากนาโนคริสตัล มีการวิเคราะห์ตัวอย่างมากมายตั้งแต่ MOF และโมเลกุลอินทรีย์ไปจนถึงโครงสร้างที่มีอะตอมมากถึง 1,600 อะตอมต่อหน่วยโครงตาข่าย

หมายเหตุ: การปรับปรุงจะขึ้นอยู่กับทฤษฎีจลนศาสตร์เท่านั้น

รูปที่ 1: ก) จำนวนอะตอมต่อหน่วยโครงตาข่าย ข) ค่า R ที่ได้จากการปรับปรุงตามทฤษฎีจลนศาสตร์สำหรับโครงสร้างที่ได้รับการวิเคราะห์

XtaLAB Synergy-ED รองรับผลึกขนาดเล็กมากของตัวอย่างที่มีโครงตาข่ายสั้นและยาว องค์ประกอบต่างๆ

ฮาร์ดแวร์

ข้อบ่งชี้จำเพาะ

การใช้งาน

ขั้นตอนการทำงานสำหรับการอธิบายโครงสร้างโมเลกุลที่ซับซ้อนโดยใช้ XtaLAB Synergy-ED และ JEOL MS และ NMR ส่วนที่ 1: JASON ¹การจำลองสเปกตรัม H

ขั้นตอนการทำงานสำหรับการอธิบายโครงสร้างโมเลกุลที่ซับซ้อนโดยใช้ XtaLAB Synergy-ED และ JEOL MS และ NMR ส่วนที่ 2: การวิเคราะห์สเปกตรัมเชิงกลควอนตัม (QMSA)

การวิเคราะห์โครงสร้างโมเลกุลสำหรับตัวอย่างแร่และผงอนินทรีย์

การวิเคราะห์โครงสร้างโมเลกุลของส่วนผสมทางเภสัชกรรมที่ออกฤทธิ์

การวิเคราะห์โครงสร้างโมเลกุลของสารประกอบอินทรีย์ที่ใช้ในเคมีเกษตรและอาหาร

การวิเคราะห์โครงสร้างโมเลกุลของอัลคาลอยด์

การวิเคราะห์เชิงซ้อนของอะซิติลอะโทเนตคอมเพล็กซ์

ขั้นตอนการทำงานสำหรับการวิเคราะห์โครงสร้างโมเลกุลของสารเชิงซ้อนของโลหะทรานซิชัน

การวิเคราะห์ผลึกเดี่ยวโดย XtaLAB Synergy-ED

รูปภาพ

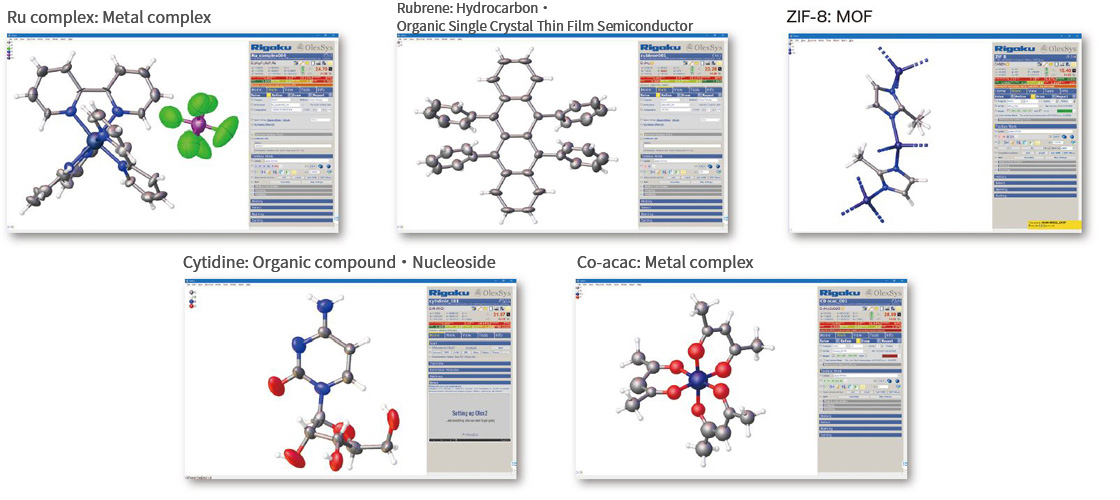

XtaLAB Synergy-ED กำหนดโครงสร้างของผลึกนาโนโดยใช้การเลี้ยวเบนของอิเล็กตรอน
หน้านี้แนะนำข้อมูลการวิเคราะห์จากหลายสาขาเช่นยาและวัสดุใหม่เป็นต้น

L-ไทโรซีน

โครงสร้างโมเลกุล 3 มิติ

สูตรเคมี	C9H11NO3
R1	8.83%
สนาม	อื่นๆ
น้ำหนักโมเลกุล	181.19
ระบบผลึก	ออร์โธฮอมบิก
ประเภท	สารประกอบอินทรีย์
กลุ่มอวกาศ	P

เกฟิทินิบ

โครงสร้างโมเลกุล 3 มิติ

สูตรเคมี	C22H24ClFN4O3
R1	15.45%
สนาม	ยา
น้ำหนักโมเลกุล	446.9024
ระบบผลึก	ไตรคลินิก
ประเภท	สารประกอบอินทรีย์
กลุ่มอวกาศ	P

ซิฟ-8

โครงสร้างโมเลกุล 3 มิติ

สูตรเคมี	C8H10N4Zn
R1	18.51%
สนาม	วัสดุใหม่
น้ำหนักโมเลกุล	227.5718
ระบบผลึก	คิว
ประเภท	สารประกอบอินทรีย์
กลุ่มอวกาศ	I

Finasteride

โครงสร้างโมเลกุล 3 มิติ

สูตรเคมี	C23H36N2O2
R1	13.51%
สนาม	ยา
น้ำหนักโมเลกุล	13.51
ระบบผลึก	ออร์โธฮอมบิก
ประเภท	สารประกอบอินทรีย์
กลุ่มอวกาศ	P

ไซติดีน

โครงสร้างโมเลกุล 3 มิติ

สูตรเคมี	C34H36NO3
R1	9.88%
สนาม	อื่นๆ
น้ำหนักโมเลกุล	243.21662
ระบบผลึก	ออร์โธฮอมบิก
ประเภท	สารประกอบอินทรีย์
กลุ่มอวกาศ	P

โคอะเซทิลอะซิโตน

โครงสร้างโมเลกุล 3 มิติ

สูตรเคมี	โค (ซี5H7O2) 3
R1	17.42%
สนาม	อื่นๆ
น้ำหนักโมเลกุล	356.256834
ระบบผลึก	โมโนคลินิก
ประเภท	สารประกอบอินทรีย์
กลุ่มอวกาศ	P

ดี-กลูโคส

โครงสร้างโมเลกุล 3 มิติ

สูตรเคมี	C6H12O6
R1	11.94%
สนาม	อื่นๆ
น้ำหนักโมเลกุล	11.94
ระบบผลึก	ออร์โธฮอมบิก
ประเภท	สารประกอบอินทรีย์
กลุ่มอวกาศ	P

คอมเพล็กซ์รูทีเนียม

โครงสร้างโมเลกุล 3 มิติ

สูตรเคมี	C30H24F12N6P2Ru
R1	14.39%
สนาม	อื่นๆ
น้ำหนักโมเลกุล	859.55
ระบบผลึก	ไตรคลินิก
ประเภท	สารประกอบอินทรีย์
กลุ่มอวกาศ	P
