เครื่องมือกำจัด Wehnelt

เครื่องมือนี้ใช้สำหรับกระบวนการเปลี่ยน Wehnelt (อิเล็กโทรด) สำหรับปืนอิเล็กตรอนในกล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราดเมื่อไส้หลอดหมดอายุการใช้งาน

ด้วยเครื่องมือทั่วไป การถอด Wehnelt ออกจะใช้เวลาหลายชั่วโมง และยังต้องใช้ความระมัดระวังอย่างมากในการเปลี่ยน เนื่องจากอุณหภูมิของ Wehnelt จะสูงมากในทันทีหลังจากที่เส้นลวดขาด

การใช้เครื่องมือใหม่นี้ช่วยให้ถอดอิเล็กโทรด Wehnelt ออกได้ง่าย และลดระยะเวลาในการเปลี่ยนด้วยการทำให้ Wehnelt เย็นลงได้ง่ายขึ้น

การใช้งานเครื่องมืออย่างง่าย

การทำงานแบบกดครั้งเดียวเพื่อยกขึ้น ลดระดับ และหมุนวงแหวนยึด ช่วยให้จับและถอด Wehnelt ได้

ยก แหวนรัด แล้วหมุนซ้าย → ยึดแขน
ลด แหวนรัด แล้วหมุนขวา → ปล่อยแขน

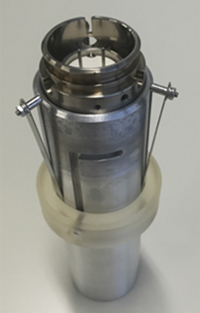

Wehnelt กำลังถูกจัดขึ้น

Wehnelt สามารถถือและถอดออกได้อย่างปลอดภัยและง่ายดาย

ในขั้นตอนก่อนหน้านี้ Wehnelt ถูกปกคลุมด้วยเครื่องมือทั่วไป จากนั้นจึงยึดด้วยสกรู แต่ในการปรับปรุงให้ดีขึ้น การใช้เครื่องมือนี้ทำให้คุณสามารถจับ Wehnelt ได้อย่างง่ายดายโดยใส่สามแขนเข้าไปในรูถอด
เนื่องจากอุณหภูมิของ Wehnelt จะสูงมากในทันทีหลังจากที่เส้นลวดขาด เครื่องมือนี้จึงได้รับการออกแบบมาเพื่อให้คุณจับ Wehnelt ได้ ณ สถานที่นั้นให้ไกลที่สุด

Wehnelt กำลังได้รับการปล่อยตัว

ลดความซับซ้อนของ Wehnelt ที่มีอุณหภูมิสูงเพื่อลดระยะเวลาในการเปลี่ยน

Wehnelt ที่ถือโดยเครื่องมือนี้ถูกเปิดเผย ดังนั้น คุณสามารถจุ่มเครื่องมือลงในตัวทำละลายเพื่อทำให้เย็นลงในขณะที่ถือ Wehnelt เครื่องนี้
ในขั้นตอนก่อนหน้านี้ คุณต้องรอจนกว่า Wehnelt จะเย็นลงเป็นสถานะที่คุณสามารถเปลี่ยนได้ ดังนั้นจึงไม่สะดวก การใช้ค่าผ่านทางใหม่นี้จะช่วยลดระยะเวลาในการเปลี่ยนทดแทน

ใช้กันทั่วไปสำหรับ SEM ทั่วไปของ JEOL จำนวนมาก

Wehnelt และ filament ทั่วไปใช้สำหรับ JEOL SEM ขนาดกะทัดรัด ซึ่งรวมถึง JSM-T ซีรีส์, JSM-5000 ซีรีส์ และ SEM ที่จำหน่ายอยู่ในปัจจุบัน
