คอยล์ตรวจจับและพรีแอมพลิฟายเออร์ถูกทำให้เย็นลงจนถึงอุณหภูมิแช่แข็ง เพื่อลดสัญญาณรบกวนจากความร้อนให้อยู่ในระดับที่ต่ำมาก ทำให้สามารถตรวจวัดด้วยความไวที่สูงกว่าโพรบวัดอุณหภูมิห้องทั่วไปหลายเท่า รองรับการจูนและจับคู่อัตโนมัติ จึงสามารถดำเนินการวัดต่อเนื่องได้หลากหลายร่วมกับหน่วยปรับจูนอัตโนมัติ
JEOL มีโพรบแช่แข็งสามประเภทสำหรับโซลูชัน NMR:
・UC: โพรบ UltraCOOL
・SCO: SuperCOOL แบบเปิด
・SCC: SuperCOOL แบบปิด
หัววัดทั้งหมดสามารถควบคุมอุณหภูมิของตัวอย่างได้ในช่วงกว้างตั้งแต่ -40°C ถึง +150°C Probe Lifter และ Probe Arm มีให้เลือกใช้เป็นอุปกรณ์เสริมเพื่อลดการแลกเปลี่ยนโพรบ
คุณสมบัติ
ประเภท | คูลลิ่งโดย | คอยล์ตัวอย่าง อุณหภูมิ |
คุณสมบัติ | |
---|---|---|---|---|
อัลตร้าคูล | UC | เขาแก๊ส | ≒20K | ความไวสูงเป็นพิเศษเนื่องจากความสามารถในการแช่แข็ง |
ซุปเปอร์คูล | SCC | เขาแก๊ส | ≒50K | ประมาณ 1/4 ของค่าใช้จ่ายในการดำเนินการของหัววัด UltraCOOL ไม่ต้องเติมไนโตรเจนเหลวในระบบทำความเย็น ความไวสูงกว่าแบบเปิด |
SCO | ไนโตรเจนเหลว | ≒77K | ค่าใช้จ่ายในการติดตั้งและดำเนินการที่เหมาะสม ใช้ไนโตรเจนเหลวเป็นสารหล่อเย็น สามารถเติมไนโตรเจนเหลวได้ในระหว่างการวัด NMR |
หัววัด UltraCOOL
หัววัด UltraCOOL สามารถวัดค่าที่มีความไวสูง ซึ่งเป็นคุณลักษณะของหัววัดอุณหภูมิต่ำ เช่นเดียวกับการตรวจวัดที่อุณหภูมิสูงที่เสถียร ซึ่งจำเป็นสำหรับการวิเคราะห์พอลิเมอร์และวัสดุอื่นๆ นอกจากนี้ยังรองรับการจูนและจับคู่อัตโนมัติความเร็วสูงแบบใหม่อีกด้วย

โพรบ SuperCOOL
หัววัด SuperCOOL มีให้เลือก XNUMX วิธีในการทำความเย็น: แบบเปิดโดยใช้ถังไนโตรเจนเหลว และแบบหมุนเวียนโดยใช้ตู้เย็นแบบระบายความร้อนด้วยอากาศ แบบเปิดไม่ต้องใช้ตู้เย็น เลยประหยัดกว่า ชนิดหมุนเวียนซึ่งมีความสามารถในการทำความเย็นและความไวที่ดีกว่า ไม่ต้องการการเติมสารทำความเย็นและมีความสามารถในการทำงานต่อเนื่องที่สูงขึ้น

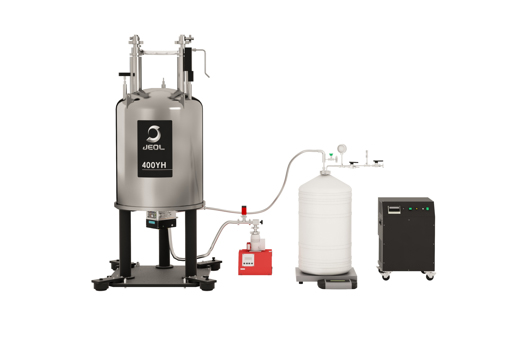

เปิด SuperCOOL

SuperCOOL ปิดแล้ว
29Si พื้นหลังฟรี
โพรบแช่แข็งของ JEOL ช่วยลด 29Si สัญญาณพื้นหลังที่มาจากส่วนประกอบของโพรบ สามารถใช้การวัดแบบไม่มีพื้นหลังสำหรับวัสดุที่เป็นแก้ว สเปกตรัมด้านล่างแสดงว่าสัญญาณพื้นหลังลดลงอย่างมากโดยไม่มีหลอดตัวอย่าง ซึ่งแสดงให้เห็นว่าสัญญาณพื้นหลังส่วนใหญ่มาจากหลอดตัวอย่าง



29สเปกตรัม Si NMR ของแก้วน้ำ 10wt% / D2O
29สเปกตรัม Si NMR วัดโดยโพรบ SuperCOOL ด้วยหลอดตัวอย่าง PTFE 5 มม. เนื่องจากไม่มีสัญญาณพื้นหลังปรากฏประมาณ -100 ppm สัญญาณที่ด้านสนามแม่เหล็กสูงจึงได้รับการยืนยันอย่างชัดเจน
แขนโพรบและตัวยกโพรบ
โพรบไครโอเจนิกส์ไม่สามารถยกขึ้นหรือลงด้วยมือในสภาวะระบายความร้อนได้เนื่องจากข้อกังวลด้านความปลอดภัย ดังนั้นจึงอาจจำเป็นต้องอุ่นโพรบไครโอเจนิกส์จนถึงอุณหภูมิห้องก่อนใช้งาน อย่างไรก็ตาม คุณสามารถเปลี่ยนโพรบ UltraCOOL หรือโพรบ SuperCOOL ในสถานะระบายความร้อนได้โดยใช้ Probe Arm หรือ Probe Lifter นอกจากนี้ แม้ว่าหัววัด UltraCOOL และ SuperCOOL จะหนักกว่าหัววัดอุณหภูมิห้องเนื่องจากการออกแบบ แต่ก็สามารถเปลี่ยนได้อย่างง่ายดายโดยใช้ Probe Arm หรือ Probe Lifter

แขนโพรบ

ตัวยกโพรบ
◆คลิกปุ่ม "เล่นซ้ำ" ในช่องด้านบน แล้วภาพยนตร์จะเริ่ม (เป็นเวลา 44 วินาที)◆
เคล็ดลับการพัฒนา
สู่โลกใหม่. : โพรบไครโอเจนิค - การพัฒนาโพรบ “UltraCOOL” & “SuperCOOL”
การใช้งาน
แอปพลิเคชัน ultracool_supercool
หัววัดความไวสูง ราคาต่ำ และประหยัดพลังงานเพื่อการเก็บข้อมูลที่รวดเร็ว SuperCOOL Probe
